pin-to-pin兼容ET1100方芯FCE1100国产EtherCAT芯片以及案例解析
随着全球经济数字化的加速推进，各行各业对工业芯片的需求持续增长。受外部供应链环境影响，主流EtherCAT从站芯片出现交期拉长的情况，不少设备厂商开始寻求稳定可靠的替代方案。在这样的行业背景下，方芯半导体专注于工业运动控制领域的芯片研发，针对EtherCAT高速工业以太网协议，于2022年5月完成高性能ASIC从站控制器芯片的研发，2026年9月方芯EtherCAT从站控制器芯片出货量已突破五百万颗，成为国内唯一拥有自主EtherCAT IP可实现与海外主流型号如：ET1100/ET1200,LAN9252/3/4对标且pin-to-pin兼容的芯片设计企业，为工业运动控制领域带来国产化的技术选择。

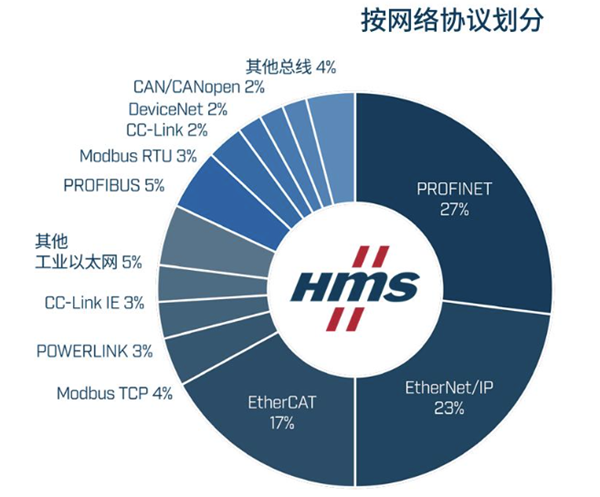

按网络协议划分的工业以太网市场占比（数据来源：HMS）
方芯选择开发EtherCAT从站控制器芯片，根源在于EtherCAT技术在性能与实时性方面展现出的卓越能力，尤为契合对实时性要求极为严苛的应用场景。EtherCAT的核心优势在于较高的实时性与高速通讯确保了EtherCAT能够在复杂多变的生产线、精密的机器人作业环境以及高性能的CNC加工系统中游刃有余。尤为值得强调的是，EtherCAT在运动控制与机器人领域表现尤为出色，其通过精准的时间同步与高速数据交换能力，确保了高精度运动指令的即时传达与执行，为生产效率的提升与产品质量的保障提供了支撑，其高集成度和简化的开发流程降低了系统成本，较适合大规模部署。EtherCAT在工业自动化、机器人、运动控制等领域广受欢迎，成为一种理想的工业以太网解决方案。
一、方芯FCE1100：国产EtherCAT从站控制器芯片
倍福ET1100作为成熟的ESC芯片，在行业内应用广泛，但较长的交付周期，促使不少设备厂商寻找可兼容的替代方案。针对这一行业现状，方芯半导体推出FCE1100系列从站控制器芯片，具备自研IP内核，实现pin-to-pin硬件与软件兼容，FCE1100是采用方芯半导体自研EtherCAT IP核的工业级从站控制器芯片，与倍福ET1100引脚、软件全兼容，可直接原位替代，同时也兼容高速LVDS。

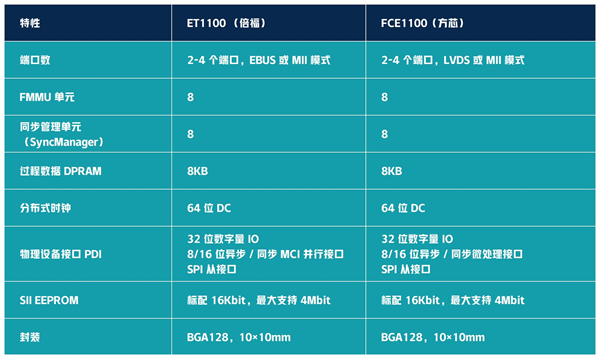

ET1100与FCE1100特性对比
芯片内置8 KB RAM、8路FMMU、8组同步管理器（SyncManager），支持4路EtherCAT端口（4MII/4LVDS），适配线型、树型、环型等多种工业网络拓扑；内置LDO稳压，提供32位数字I/O、SPI、8/16位μC灵活接口，搭载64位分布式时钟（DC），实现微秒级内全网高精度同步，满足运动控制严苛实时性要求。芯片广泛应用于总线型伺服、步进驱动、远程I/O模块、数据采集单元及EtherCAT交换机等方案，成为工业自动化、运动控制领域国产替代的高性价比优选方案。

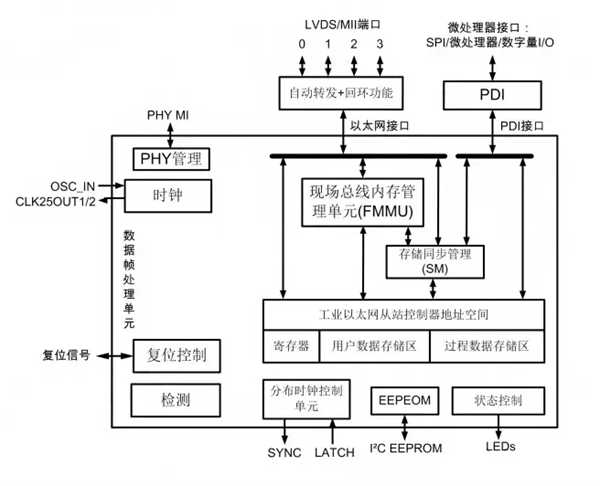

FCE1100内部功能框图

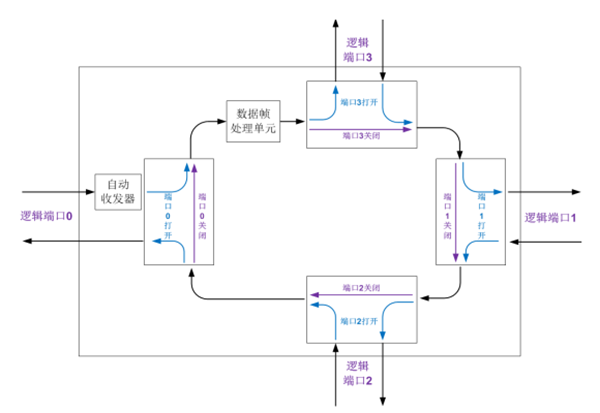

EtherCAT 从站控制器FCE1100内部数据帧传输顺序
二、人形机器人FCE1100 EtherCAT四口交换机典型应用
人形机器人关节数通常达40个以上，且集成了丰富的力矩传感器、IMU及足底压力传感器。其常见部署方式为采用EtherCAT多分支拓扑：躯干主站通过2~3条支线（双臂、双腿、头部）级联微型伺服驱动器。若每个关节需传输位置、速度、转矩指令及编码器、电流反馈数据，单周期有效数据量约为数百字节级别，100 Mbps带宽完全充裕。在此类高轴数场景中，决定性能上限的关键因素已非带宽，而是总线同步抖动——这正是EtherCAT分布式时钟机制的价值所在。所有关节力控传感器数据、IMU姿态数据被整合到同一通信周期内，为实现全身力矩控制和动态平衡提供了实时数据基础。

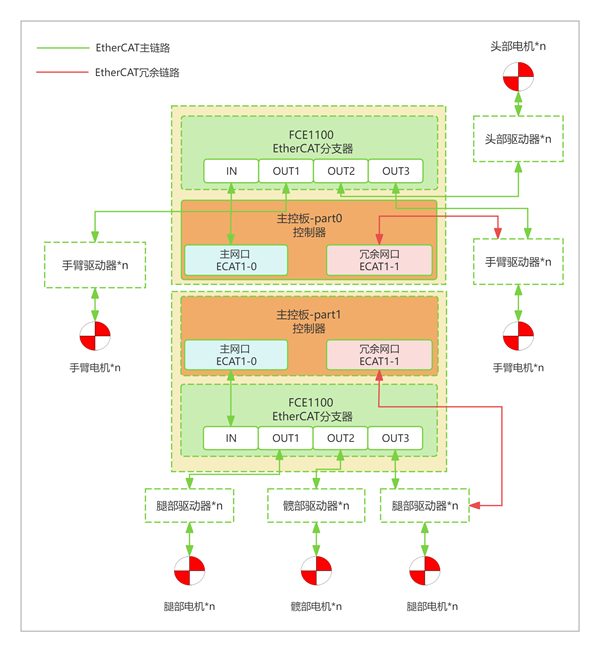

典型的双主站+上下分环人形机器人电机驱动部分网络拓结构
在分支拓扑实现上，FCE1100是常用选项之一。该芯片对标Beckhoff ET1100，支持.最多4个数据收发端口（可配置为MII或LVDS接口），可用于构建EtherCAT分支器或多口交换机，实现单路总线向多路从站的分发与级联。
FCE1100的四口EtherCAT交换机方案使用一颗FCE1100与PHY芯片即可实现高速、低延迟的实时通信。可将FCE1100的四个端口均配置为MII接口，其中逻辑端口0作为EtherCAT网络的输入端口；逻辑端口1、2和3则可用于连接其他耦合器或EtherCAT从站模块。各端口支持网线热插拔功能，使得在不中断网络运行的情况下，可以随时连接或断开设备。

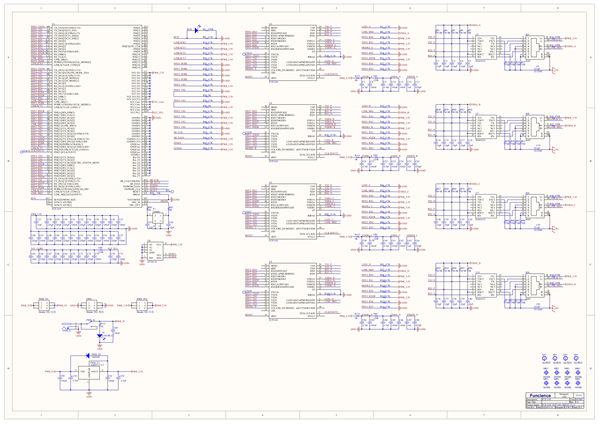

FCE1100（EtherCAT）与FCP1140（PHY）四口交换机原理图

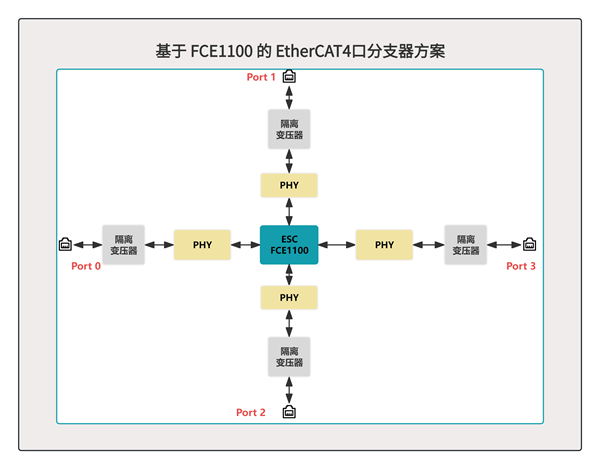

FCE1100四口交换机方案示意图

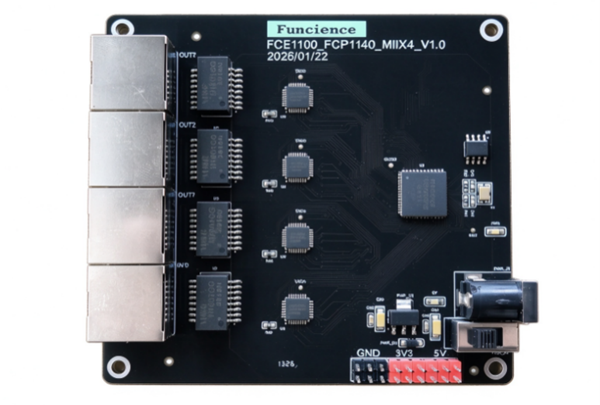

FCE1100四口交换机
EtherCAT 四口分支器可为工业自动化场景提供高效、高灵活性、高可靠性的网络组网选择。该方案能够简化现场布线，拓展系统组网能力，降低后期维护开销，同时优化整体系统性能，是多设备互联、搭建复杂网络拓扑的重要硬件单元。实际项目部署过程中，需要结合使用场景、设备兼容性与性能指标综合评估，保障整套网络稳定高效运行。伴随工业自动化技术不断迭代，EtherCAT 四口分支器有望在更多行业场景落地应用。
三、结语
在工业自动化领域，芯片的性能和稳定性以及是否是自主可控至关重要。FCE1100系列芯片的推出，为国内厂商国产化提供了又一新的技术选择。与此同时，方芯半导体还搭建了配套的技术服务体系，在北京、天津、上海、深圳均可提供技术咨询与问题支持。方芯半导体将继续深耕工业控制芯片领域，持续完善产品线。为进一步适配市场应用需求，方芯半导体推出FCE1353/1354芯片，对标MicroChip LAN9252/9253/9254系列EtherCAT从站控制器。该芯片集成两路电流型以太网PHY，在接口速率、网络拓扑灵活性以及功耗管理等维度提供更丰富的设计空间，相关技术资料可查阅公司官方网站。
