TOREX多功能负载开关IC XC8115/XC8116系列发布

特瑞仕半导体株式会社（东京都东京都江东区，代表董事：木村岳史，以下简称特瑞仕）开发了实现0µA消耗电流的多功能负载开关IC XC8115/XC8116系列。该系列产品兼具高效率、超小型、支持105℃工作温度以及电源时序控制所需的各项功能，可广泛应用于工业设备、消费电子等各种领域，是一款易于使用的多功能负载开关IC。

XC8115/XC8116系列最大的特点在于大幅降低功耗，实现了工作状态及待机状态下均为0µA的消耗电流。因此，非常适用于搭载小型电池的设备、采用能量采集（Energy Harvesting）技术的设备，以及任何希望尽可能降低功率损耗的应用。此外，该系列产品无需输入/输出电容即可正常工作，仅凭IC本身即可实现稳定运行，有助于实现超小型PCB设计。

通常，电源线路的ON/OFF控制需要由多个分立器件组合实现。而采用XC8115/XC8116系列后，即可轻松构建消耗电流为0µA且占板面积更小的ON/OFF控制电路。（图1）

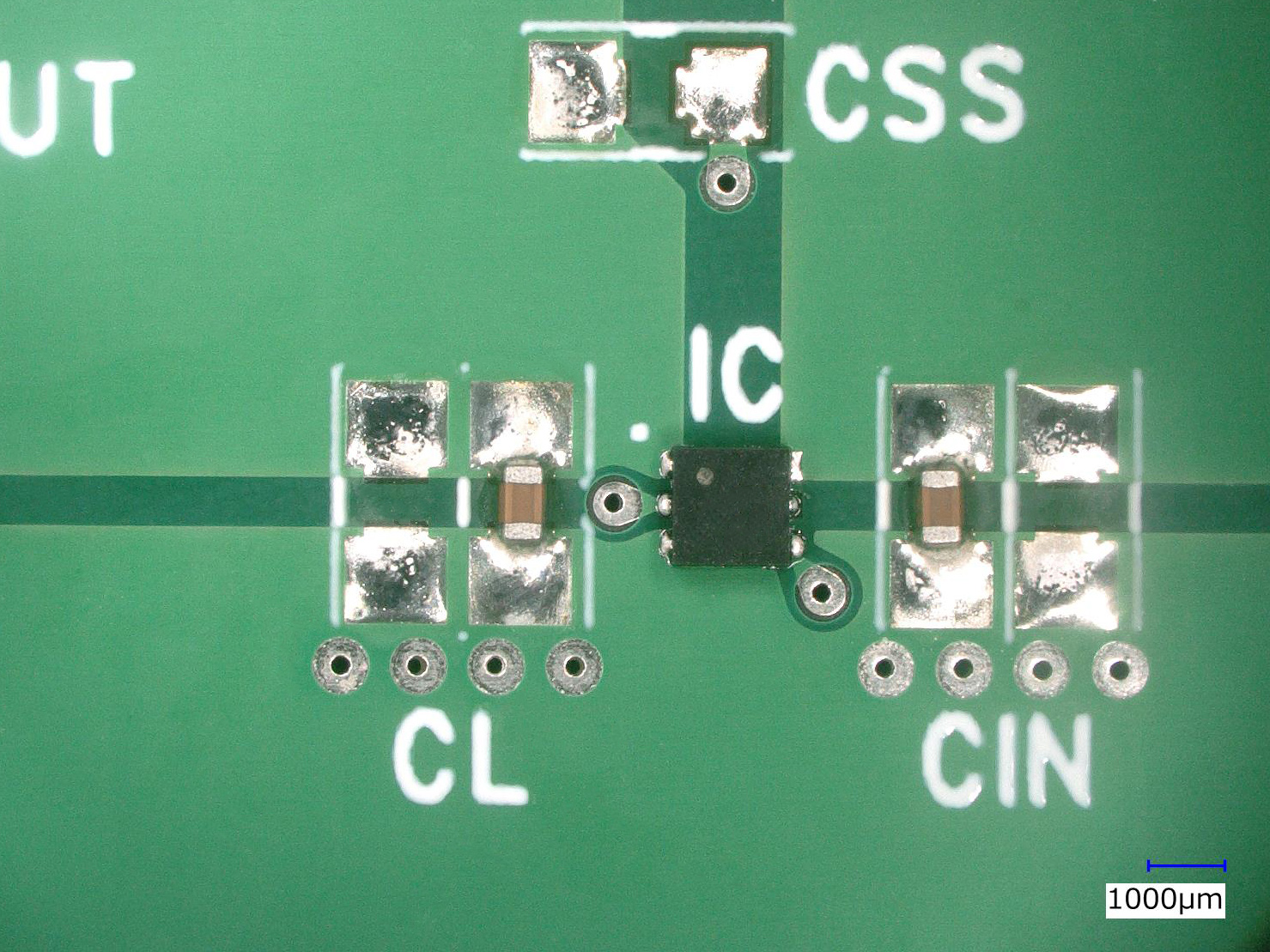

图1．XC8115/XC8116系列评估板照片

XC8115/XC8116系列还集成了多种针对不同应用需求的功能，例如软启动时间外部可调、CL快速放电功能（XC8115）以及关断状态下反向电流阻断功能（XC8116）等。

XC8115配备了软启动时间外部调节功能及CL放电功能，可用于FPGA和MCU所需的电源时序控制。（图2）

图2．电源线路分配、负载器件ON/OFF控制及电源时序设置

XC8116集成了关断状态下的反向电流阻断功能，在构建备用电源电路时，可用于防止电流反向流入备用电源。此外，产品提供EN（高电平有效）和ENB（低电平有效）两种控制逻辑版本，可通过一个控制信号切换两路电源，从而能够以更简单、更超小型的方式构建电源多路复用（Power Multiplexer）电路。（图3）

图3．电源多路复用器（多电源/电池选择）

此外，XC8115和XC8116均支持通过外接电容对软启动时间进行调节，因此能够有效抑制高阻抗电源（如纽扣电池）启动时产生的浪涌电流，并防止电源电压下降。在保护功能方面，两款产品均集成了短路保护和过热保护（Thermal Shutdown）功能，可在负载侧发生短路时安全保护电路，提高系统的可靠性。

封装方面，产品提供小型超薄的DFN1515-6A封装（1.5 × 1.5 × 0.38 mm，图4）以及具有优异贴装可靠性的SOT-25封装。从要求高密度安装的小型电子设备，到注重安装可靠性的工业设备，均可广泛应用。

今后，特瑞仕将继续紧跟市场需求，快速开发创新产品，为构建更繁荣的社会贡献力量。

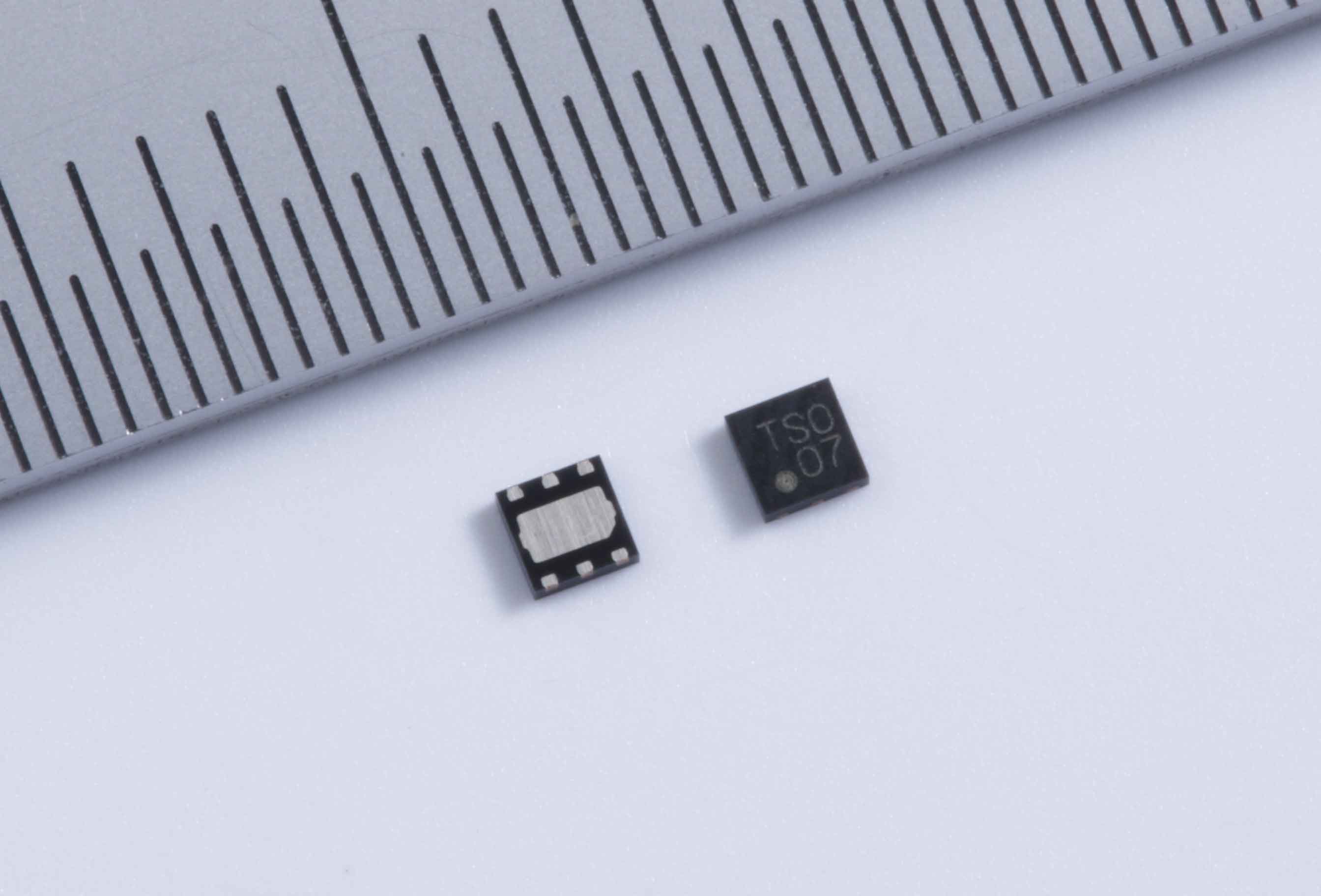

图4 ．DFN1515-6A (1.5x1.5xh0.38mm)

・XC8115系列产品详细信息

https://product.torexsemi.com/cn/series/xc8115

・XC8116系列产品详细信息

https://product.torex.com.cn/cn/series/xc8116

・更多信息请参考

https://www.torex.com.cn/news/product/20260618_4967
